E2型式自潤型滑軌
E2型式--自潤型線性滑軌
E2自潤型線性滑軌在端蓋與刮油片之間帶有潤滑機構，滑塊最外端備有可拆換式油箱。藉由可拆換油箱提供潤滑油至潤滑機構，由潤滑機構潤滑滑軌珠槽。
油箱內含導油元件，其特定的立體狀使滑塊在任意擺放或油量較少的時候均能接觸到潤滑油，而將油箱內的潤滑油徹底吸出使用。
E2型式自潤式線性滑軌尺寸表如下：
|
型號 |
E2自潤模組尺寸 |
||||
|
W |
H |
T |
V |
L |
|
|

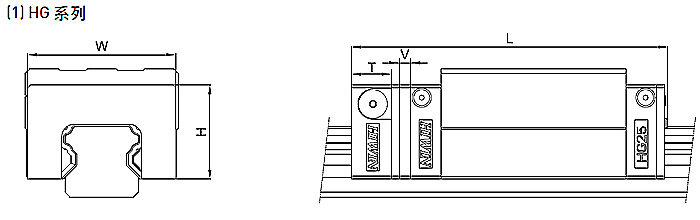

HG15C |
32.4 |
19.5 |
12.5 |
3 |
75.4 |
|
HG20C |
43 |
24.4 |
13.5 |
3.5 |
93.5 |
|
HG20H |
108.2 |
||||
|
HG25C |
46.4 |
29.5 |
13.5 |
3.5 |
100 |
|
HG25H |
120.6 |
||||
|
HG30C |
58 |
35 |
13.5 |
3.5 |
112.9 |
|
HG30H |
135.9 |
||||
|
HG35C |
68 |
38.5 |
13.5 |
4.5 |
127.9 |
|
HG35H |
153.7 |
||||
|
HG45C |
82 |
49 |
16 |
4.5 |
157.2 |
|
HG45H |
189 |
||||
|
HG55C |
97 |
55.5 |
16 |
4.5 |
183.9 |
|
HG55H |
222 |
||||
|
HG65C |
121 |
69 |
16 |
4.5 |
219.2 |
|
HG65H |
278.6 |
||||
|
型號 |
E2自潤模組尺寸 |
||||
|
W |
H |
T |
V |
L |
|
|

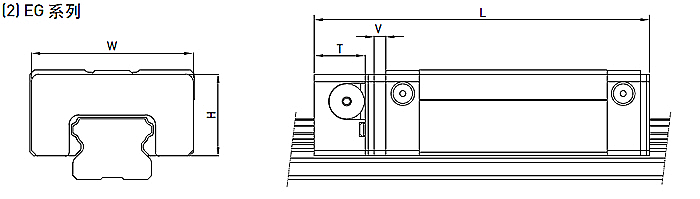

EG15S |
33.3 |
18.7 |
11.5 |
3.0 |
54.6 |
|
EG15C |
71.3 |
||||
|
EG20S |
41.3 |
20.9 |
13 |
3.0 |
66 |
|
EG20C |
85.1 |
||||
|
EG25S |
47.3 |
24.9 |
13 |
3.0 |
75.1 |
|
EG25C |
98.6 |
||||
|
EG30S |
59.3 |
31 |
13 |
3.0 |
85.5 |
|
EG30C |
114.1 |
||||
|
型號 |
E2自潤模組尺寸 |
||||
|
W |
H |
T |
V |
L |
|
|

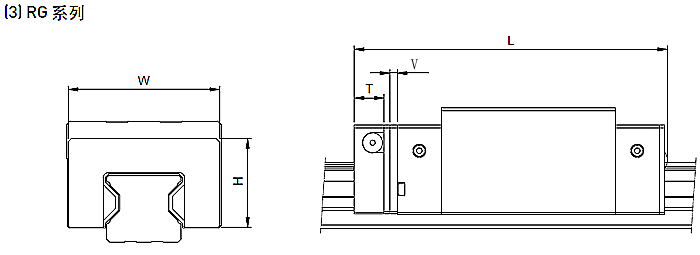

RG25C |
46.8 |
29.2 |
13.5 |
3.5 |
114.9 |
|
RG25H |
131.4 |
||||
|
RG30C |
58.8 |
34.9 |
13.5 |
3.5 |
126.8 |
|
RG30H |
148.8 |
||||
|
RG35C |
68.8 |
40.3 |
13.5 |
3.5 |
141.0 |
|
RG35H |
168.5 |
||||
|
RG45C |
83.8 |
50.2 |
16 |
4.5 |
173.7 |
|
RG45H |
207.5 |
||||
|
RG55C |
97.6 |
58.4 |
16 |
4.5 |
204.2 |
|
RG55H |
252.5 |
||||
|
RG65C |
121.7 |
76.1 |
16 |
4.5 |
252.5 |
|
RG65H |
315.5 |
||||
