EGH四方型
EGH系列--低組裝四方型滾珠滑動導軌
EGH系列屬于低組裝型滾珠滑動導軌，使用四列鋼珠承受負荷設計，使其具備高剛性、高負荷的特性，同時具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的訴求。加上降低組合高度及縮短滑塊長度，非常適合高速自動化產業機械及空間要求的小型設備使用。滑塊上設有鋼珠保持器以防止鋼珠脫落，此設計不僅方便客戶安裝上銀直線導軌，當取下滑塊時也不會有鋼珠脫落的情形發生，且在精度允許下具備互換性。
上銀EGH系列直線導軌的壽命：
1.壽命
當直線導軌承受負荷并作運動時，珠道表面與鋼珠因不斷地受到循環應力的作用，一但到達滾動疲勞的臨界值，接觸面就會開始產生疲勞破損，并在部分表面發生魚鱗狀薄片的剝落現象，此種現象叫做表面剝離。壽命的定義即為珠道表面及鋼珠因材料疲勞產生表面剝離時為止的總運行距離。
2.額定壽命
直線導軌的壽命，具有很大的分散性，即使同一批制造的產品，在相同的運動狀態下使用，壽命也會有所不同；這大多歸咎于材料本身在疲勞特性上固有的變化。因此為定義直線導軌的壽命，一般以額定壽命為基準；其定義是：以一批同樣的產品，逐個在相同的條件及額定負荷下運行，其中90%未曾發生表面剝離現象而能達到的總運行距離。
3.壽命的計算
直線導軌的壽命會因?qū)嶋H承受工作負荷而不同，可以選用直線導軌的基本動額定負荷及工作負荷推算出使用壽命。
注：1kgf=9.81N
|

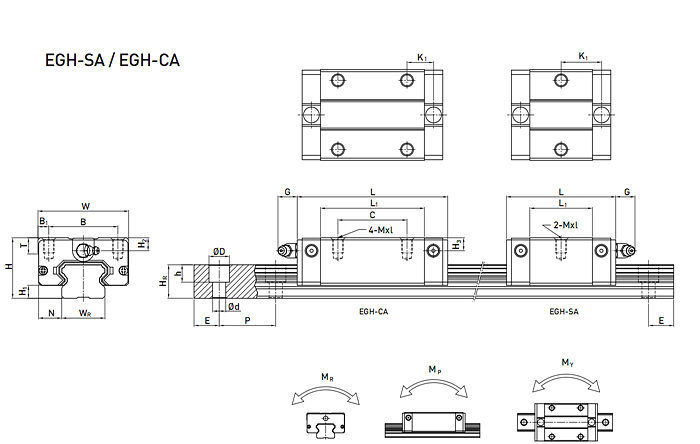

型號 |
組件尺寸 |
滑塊尺寸 |
滑軌尺寸 |
||||||||||||||||||||
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
T |
H2 |
H3 |
WR |
HR |
D |
h |
d |
P |
E |
|
|
EGH15SA |
24 |
4.5 |
9.5 |
34 |
26 |
4 |
- |
23.1 |
40.1 |
14.8 |
3.5 |
5.7 |
M4 |
6 |
5.5 |
6 |
15 |
12.5 |
6 |
4.5 |
3.5 |
60 |
20 |
|
EGH15CA |
26 |
39.8 |
56.8 |
10.15 |
|||||||||||||||||||
|
EGH20SA |
28 |
6 |
11 |
42 |
32 |
5 |
- |
29 |
50 |
18.75 |
4.15 |
12 |
M5 |
7.5 |
6 |
6 |
20 |
15.5 |
9.5 |
8.5 |
6 |
60 |
20 |
|
EGH20CA |
32 |
48.1 |
69.1 |
12.3 |
|||||||||||||||||||
|
EGH25SA |
33 |
7 |
12.5 |
48 |
35 |
6.5 |
- |
35.5 |
59.1 |
21.9 |
4.55 |
12 |
M6 |
8 |
8 |
8 |
23 |
18 |
11 |
9 |
7 |
60 |
20 |
|
EGH25CA |
35 |
59 |
82.6 |
16.15 |
|||||||||||||||||||
|
EGH30SA |
42 |
10 |
16 |
60 |
40 |
10 |
- |
41.5 |
69.5 |
26.75 |
6 |
12 |
M8 |
9 |
9 |
9 |
28 |
23 |
11 |
9 |
7 |
80 |
20 |
|
EGH30CA |
40 |
70.1 |
98.1 |
21.05 |
|||||||||||||||||||
|
EGH35SA |
48 |
11 |
18 |
70 |
50 |
10 |
- |
45 |
75 |
28.5 |
7 |
12 |
M8 |
10 |
8.5 |
8.5 |
34 |
27.5 |
14 |
12 |
9 |
80 |
20 |
|
EGH35CA |
50 |
78 |
108 |
20 |
|||||||||||||||||||
|
型號 |
滑軌固定螺栓尺寸 |
基本動額定負荷 |
基本靜額定負荷 |
容許靜力矩（KN-m） |
重量 |
|||
|
（mm） |
C（KN） |
C0（KN） |
MR |
MP |
MY |
滑塊 |
導軌/米 |
|
|
EGH15SA |
M3×16 |
5.35 |
9.40 |
0.08 |
0.04 |
0.04 |
0.09 |
1.25 |
|
EGH15CA |
7.83 |
16.19 |
0.13 |
0.10 |
0.10 |
0.15 |
||
|
EGH20SA |
M5×16 |
7.23 |
12.74 |
0.13 |
0.06 |
0.06 |
0.15 |
2.08 |
|
EGH20CA |
4.31 |
21.13 |
0.22 |
0.16 |
0.16 |
0.24 |
||
|
EGH25SA |
M6×20 |
11.40 |
19.50 |
0.23 |
0.12 |
0.12 |
0.25 |
2.67 |
|
EGH25CA |
16.27 |
32.40 |
0.38 |
0.32 |
0.32 |
0.41 |
||
|
EGH30SA |
M6×25 |
16.42 |
28.10 |
0.40 |
0.21 |
0.21 |
0.45 |
4.35 |
|
EGH30CA |
23.70 |
47.46 |
0.68 |
0.55 |
0.55 |
0.76 |
||
|
EGH35SA |
M8×25 |
22.66 |
37.38 |
0.56 |
0.31 |
0.31 |
0.66 |
6.14 |
|
EGH35CA |
33.35 |
64.84 |
0.98 |
0.69 |
0.69 |
1.13 |
||
