HGL四方型（低）
HGL系列--重負荷四方低型直線導軌
上銀直線導軌HGL系列的優勢：
1.定位精度高
使用直線導軌作為線性導引時，由于直線導軌的摩擦方式為滾動摩擦，不僅摩擦系數降低至滑動導引的1/50，動摩擦力與靜摩擦力的差距亦變得很小。因此當床臺運行時，不會有打滑的現象發生，可達到μm級的定位精度。
2.磨耗少能長時間維持精度
傳統的滑動導引，無可避免的會因油膩逆流作用造成平臺運動精度不良，且因運動時潤滑不充分，導致運行軌道接觸面的磨損，嚴重影響精度。而滾動導引的磨耗非常小，故機臺能長時間維持精度。
3.適用高速運動且大幅降低機臺所需驅動馬力
由于直線導軌移動時摩擦力非常小，只需較小動力便能讓床臺運行，尤其是在床臺的工作方式為經常性往返運行時，更能明顯降低機臺電力損耗量。且因其摩擦產生的熱較小，可適用于高速運行。
注：1kgf=9.81N
|

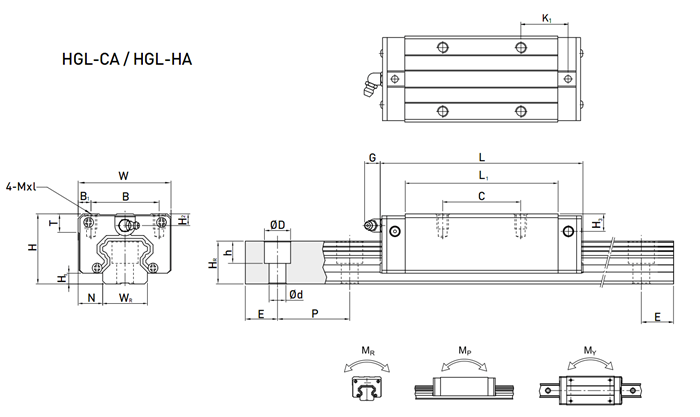

型號 |
組件尺寸 |
滑塊尺寸 |
滑軌尺寸 |
||||||||||||||||||||
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
T |
H2 |
H3 |
WR |
HR |
D |
h |
d |
P |
E |
|
|
HGL15CA |
24 |
4.3 |
9.5 |
34 |
26 |
4 |
26 |
39.4 |
61.4 |
10 |
4.85 |
5.3 |
M4 |
6 |
3.95 |
3.7 |
15 |
15 |
7.5 |
5.3 |
4.5 |
60 |
20 |
|
HGL25CA |
36 |
5.5 |
12.5 |
48 |
35 |
6.5 |
35 |
58 |
84 |
15.7 |
6 |
12 |
M6 |
8 |
5 |
5 |
23 |
22 |
11 |
9 |
7 |
60 |
20 |
|
HGL25HA |
50 |
78.6 |
104.6 |
18.5 |
|||||||||||||||||||
|
HGL30CA |
42 |
6 |
16 |
60 |
40 |
10 |
40 |
70 |
97.4 |
20.25 |
6 |
12 |
M8 |
8.5 |
6.5 |
10.8 |
28 |
26 |
14 |
12 |
9 |
80 |
20 |
|
HGL30HA |
60 |
93 |
120.4 |
21.75 |
|||||||||||||||||||
|
HGL35CA |
48 |
7.5 |
18 |
70 |
50 |
10 |
50 |
80 |
112.4 |
20.6 |
7 |
12 |
M8 |
10.2 |
9 |
12.6 |
34 |
29 |
14 |
12 |
9 |
80 |
20 |
|
HGL35HA |
72 |
105.8 |
138.2 |
22.5 |
|||||||||||||||||||
|
HGL45CA |
60 |
9.5 |
20.5 |
86 |
60 |
13 |
60 |
97 |
137.4 |
23 |
10 |
12.9 |
M10 |
16 |
8.5 |
20.5 |
45 |
38 |
20 |
17 |
14 |
105 |
22.5 |
|
HGL45HA |
80 |
128.8 |
171.2 |
28.9 |
|||||||||||||||||||
|
HGL55CA |
70 |
13 |
23.5 |
100 |
75 |
12.5 |
75 |
117.7 |
166.7 |
27.35 |
11 |
12.9 |
M12 |
17.5 |
12 |
19 |
53 |
44 |
23 |
20 |
16 |
120 |
30 |
|
HGL55HA |
95 |
155.8 |
204.8 |
36.4 |
|||||||||||||||||||
|
型號 |
滑軌固定螺栓尺寸 |
基本動額定負荷 |
基本靜額定負荷 |
容許靜力矩（KN-m） |
重量 |
|||
|
（mm） |
C（KN） |
C0（KN） |
MR |
MP |
MY |
滑塊 |
導軌/米 |
|
|
HGL15CA |
M4×16 |
11.38 |
16.97 |
0.12 |
0.10 |
0.10 |
0.14 |
1.45 |
|
HGL25CA |
M6×20 |
26.48 |
36.49 |
0.42 |
0.33 |
0.33 |
0.42 |
3.21 |
|
HGL25HA |
32.75 |
49.44 |
0.56 |
0.57 |
0.57 |
0.57 |
||
|
HGL30CA |
M8×25 |
38.74 |
52.19 |
0.66 |
0.53 |
0.53 |
0.78 |
4.47 |
|
HGL30HA |
47.27 |
69.16 |
0.88 |
0.92 |
0.92 |
1.03 |
||
|
HGL35CA |
M8×25 |
49.52 |
69.16 |
1.16 |
0.81 |
0.81 |
1.14 |
6.30 |
|
HGL35HA |
60.21 |
91.63 |
1.54 |
1.40 |
1.40 |
1.52 |
||
|
HGL45CA |
M12×35 |
77.57 |
102.71 |
1.98 |
1.55 |
1.55 |
2.08 |
10.41 |
|
HGL45HA |
94.54 |
136.46 |
2.63 |
2.68 |
2.68 |
2.75 |
||
|
HGL55CA |
M14×45 |
114.44 |
148.33 |
3.69 |
2.64 |
2.64 |
3.25 |
15.08 |
|
HGL55HA |
139.35 |
196.20 |
4.88 |
4.57 |
4.57 |
4.27 |
||
