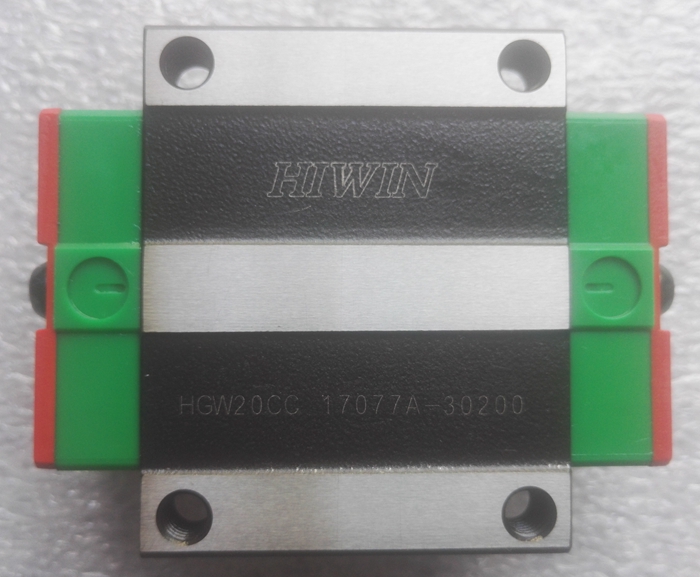

HIWIN導軌HGW20CA

發布時間:2018/3/16 17:05:28 瀏覽次數:1676

HIWIN導軌HGW20CA規格尺寸圖：

注：1kgf=9.81N

型號	組件尺寸			滑塊尺寸													滑軌尺寸
型號	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M	T	H2	H3	WR	HR	D	h	d	P	E
HGW20CA	30	4.6	21.5	63	53	5	40	50.5	77.5	10.25	6	12	M6	8	6	6	20	17.5	9.5	8.5	6	60	20

型號	滑軌固定螺栓尺寸	基本動額定負荷	基本靜額定負荷	容許靜力矩（KN-m）			重量
型號	（mm）	C（KN）	C0（KN）	MR	MP	MY	滑塊	導軌/米
HGW20CA	M5×16	17.75	27.76	0.27	0.20	0.20	0.40	2.21

臺灣HIWIN導軌HG系列行走平行度：

滑軌長度	精度等級(μm)
滑軌長度	C	H	P	SP	UP
0 ~100	12	7	3	2	2
100~200	14	9	4	2	2
200~300	15	10	5	3	2
300~500	17	12	6	3	2
500~700	20	13	7	4	2
700~900	22	15	8	5	3
900~1100	24	16	9	6	3
1100~1500	26	18	11	7	4
1500~1900	28	20	13	8	4
1900~2500	31	22	15	10	5
2500~3100	33	25	18	11	6
3100~3600	36	27	20	14	7
3600~4000	37	28	21	15	7

臺灣上銀HIWIN線性滑軌HG系列預壓等級：

預 壓等級	標 記	預壓力	使用條件	使用范圍
無預壓	Z0	0~0.02C	負荷方向固定且沖擊小，精度要求低	搬送裝置，自動包裝機，自動化產業機械，一般工業機械的XY軸，焊接機，熔斷機，工具交換裝置
中預壓	ZA	0.05C~0.07C	輕負荷且要求高精度	一般工業機械的Z軸，放電加工機，NC車床，精密XY平臺，測定器，機械加工中心，立式加工中心，工業用機器人，自動涂裝機，各種高速材料供給裝置
重預壓	ZB	0.10C~0.12C	剛性要求，且有振動，沖擊之使用環境	機械加工中心，磨床，NC車床，立式或臥式銑床，機床的Z軸，重切削加工機
等級	互換性線軌（單出件）			非互換性線軌（組合件）
預 壓等級	Z0，ZA			Z0，ZA，ZB

臺灣HIWIN導軌HGW20CA（HGW20CC）端距(E) ：

東莞市啟威五金機電有限公司備有導軌標準長度庫存供應客戶需求。若客戶訂購非標準長度導軌時，端面距離E的尺寸最好不要大于1/2P,防止因E的尺寸過大導致導軌裝配后端部的不穩定，從而降低直線導軌的精度。

L=(n-1)×P+2×E

L:導軌總長度

n:螺栓孔數

P:螺栓孔與孔之間的距離

E：最邊上的螺栓孔中心至端面的距離

舉例說明：HGW20CA2R840ZAC，孔與孔之間的距離為60，總長為840，計算方式如下：

840÷60=14，那么導軌可以分成13等分，余下的就是導軌端距總和。840-60×13=60,由此可知，導軌兩端端距總和為60，如果端距平分就是30-30,其他分法:31-29,32-28,33-27,34-26.......，只要總和等于60就可以了。

上銀HG系列滑軌安裝方式（一種是上鎖式，一種是下鎖式）

上銀HIWIN導軌HGW20CA的負載率和壽命：

1.通常情況下，由于往復壓力引發的金屬疲勞損壞直線導軌系統。往復壓力使直線導軌和滾珠的表皮脫落。直線導軌的壽命就是在直線導軌或滾珠表皮發生脫落時，系統所運行的總行程。

2.靜態安全系數:fs 選擇直線導軌有兩種方法。一種是根據靜態負載系統選;另一種是根據壽命選擇。通常我們采用第二種。

3.基本動負載率:C[kgf] 基本動負載率（C）是在直線導軌承受負載方向和大小不變的狀態下，直線導軌的額定壽命為50km時（滾柱式直線導軌為100km）的最大負荷。

4.負載率和壽命的計算由于反復的壓力作用，直線導軌接觸面會產生碎屑的脫落。額定壽命就是用一組同樣的直線導軌系統，逐一在相同條件下運行，基中90%不發生脫落現象而運行的總行程。

5.基本靜負載率:Co(kgf) 如果超負荷或震動作用于靜態或運動狀態下的直線導軌系統時，滾珠和直線導軌會產生永久變形。當變形太大會影響直線導軌系統的順滑運行。基木靜載荷負載率（Co）指的是在最大靜態負荷條件下的滾珠和直線導軌的變形總和等于滾珠直徑的1/10000時，相同方向和強度下的恒定負載。靜負載率（Co）表明了直線導軌的最大容許靜態負載。
